스크류 타입 스트레이너
오메가 스트레이너
(스크류타입)
제품사양 (OMS-10S)
-
형식번호 OMS-10S 호칭지름 15A(1/2") - 50A(2") 사용유체 Water & Hot Water 사용압력 Max. 2.0Mpa 사용온도 5 ~ 80℃ 접속방식 KS PT Screwed 재질 본체 A351CF8 커버 A351CF8 스크린 Stainless Steel 304 본체 내압시험 1.5 Mpa 스크린 규격 15A~32A 40A~50A 표준품 타공 1.0mm 타공 1.5mm 옵션 Wire net : 40, 80, 100, 200mesh 기타 - Sight Glass는 Option사항 입니다.

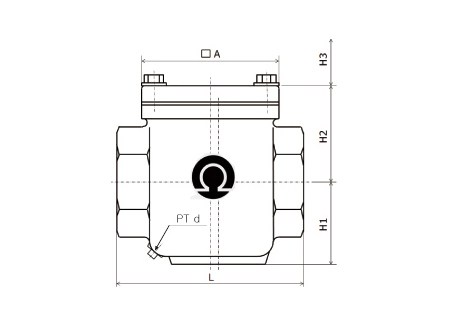

외관치수 (OMS-10S)
-
호칭지름 L HI H2 H3 □A Drain(d) 15A(1/2") 62 27 28 43 50 1/8" 20A(3/4") 68 32 32 52 56 1/8" 25A(1") 80 36 42 65 62 1/8" 32A(1¼") 96 45 51 78 78 1/8" 40A(1½") 114 53 60 93 92 1/4" 50A(2") 134 67 71 116 112 1/4" 비고 H3는 Screen의 청소를 위한 분해공간 치수임.

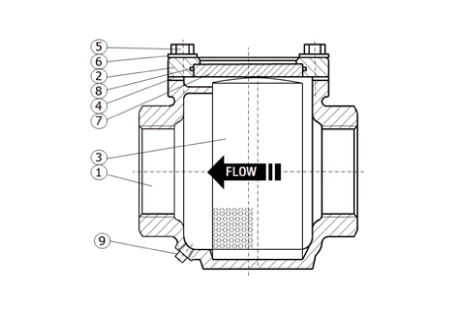

구조 및 부품명세서 (OMS-20S)
-
형식번호 PART NAME MATERIAL 1 BODY A351CF8 2 COVER A351CF8 3 SCREEN STS304 4 GASKET PH3000 5 COVER BOLT STS304 6 PLANE WASHER STS304 7 SIGHT CLASS R.GRASS 8 O-RING EPDM 9 DRAIN PLUG STS304
