제품소개
NOZZLE CHECK VALVE®
(발명 특허 상품)
NCV-10
NCV-10R
주요특징
- • 펌프의 가동으로 인한 밸브의 열림시 본체내 유체의 흐름구조가 유선형으로써 압력손실이 적고 안정적인 흐름을 유지 합니다.
- • 구조가 매우 간단하여 고장의 요인이 없습니다.
- • 펌프의 정지로 인한 역류 발생시 스템에 외장된 스프링에 의해 신속히 닫아 줍니다.
- • 바이패스 밸브는 입상 배관내의 물을 퇴수시키는 기능 및 펌프 입구측의 진공 발생시 보충 역활도 합니다.
- • Water Hammer 도피용 Relief Valve도 주문에 따라 부착 공급합니다.
주요사양
-
모델 및 형식 NCV-10 NCV-10R 호 칭 지 름 H50A(2") - 500A(20") 사 용 유 체 Water & City Water 사 용 압 력 Max. 1.0MPa 사 용 온 도 50℃ - 60℃ 접 속 방 식 KS 10K RF Flange 재질 본 체 Stainless Steel SCS13 시 트 Stainless Steel SCS13 디스크 NBR 본체 내압 시험 1.5MPa 설 치 방 향 수평, 수직 기타 옵션 사항 Relief Valve(설정압력 : 1~1.3MPa)

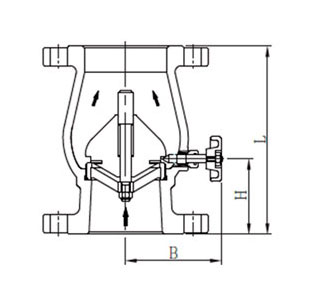

외관치수
-
호칭지름 PT d L H B Cv 50 2" 183 76 98 88 65 2½" 200 81 104 149 80 3" 210 78 112 226 100 4" 217 78 128 353 125 5" 255 84 146 552 150 6" 280 92 163 864 200 8" 416 110 223 1335 250 10" 500 124 258 2086 300 12" 620 80 294 3004 350 14" 830 95 322 4008 400 16" 930 105 348 5430 450 18" 720 115 375 6759 500 20" 780 134 405 8344
체크밸브 용량계수(Cv) 비교 (100A)
※이미지를 클릭하면 큰 이미지로 볼 수 있습니다.
바이패스 밸브
※이미지를 클릭하면 큰 이미지로 볼 수 있습니다.
체크밸브 시험성적서
※이미지를 클릭하면 큰 이미지로 볼 수 있습니다.
