화학 유체용 감압밸브

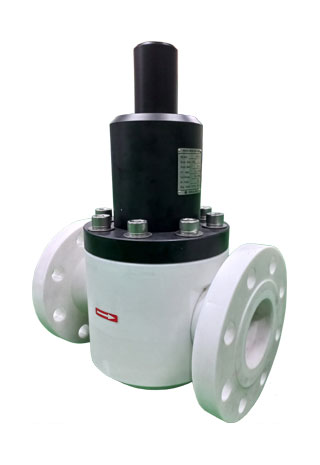

화학 유체용 감압밸브
(PRV-10F)

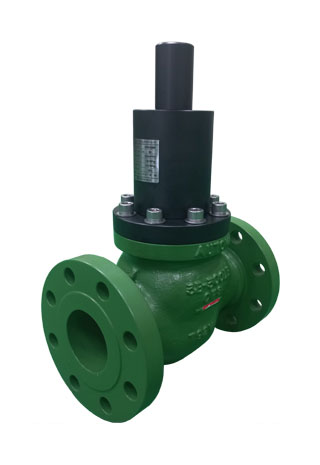

화학 유체용 감압밸브
(PRV-S20F)
주요사양
-
모델 및 형식 PRV-S10F PRV-S20F 적용유체 H2SO4, HCL, HNO3, etc. 적용온도 Min. -60℃ / Max. 120℃ 1차측 적용압력 Max. 10bar Max. 20bar 2차측 설정압력 범위 1.0 ~ 3.5bar / 3 ~ 7bar / 7 ~ 12bar 최대 감압비 10:1(Extra 30:1) 밸브 전후의 최소 차압 1.0bar 재질 본체 Polyoxymethylene,
PTFEStainless Steel 304
+ PTFE Coating시트, 디스크 Polyoxymethylene,
RulonHastelloy C-22 Piston Sealing Viton or Aflas O-Ring 접속방식 KS PT Screw or Flange KS 10K, 20K RF Flange NPT Screw ANSI 150Lb, 300Lb
RF FlangeSeat 누설 허용치 ANSI Class V 기타 옵션 사항 - Optional Pressure Gauge (Out or In & Out)
외관치수
-
SIZE PT d L H1 H2 ØA 15A 1/2" 80 50 208 90 20A 3/4" 80 50 208 90 25A 1" 90 60 236 100 40A 1½" 120 90 322 135 50A 2" 130 100 340 150
설계압력 등급별 FLANGE
면간거리(L) 치수표
-
Description 15A 20A 25A 40A 50A 80A 100A 10K / 150Lb 160 160 184 222 254 298 352 20K / 300Lb 184 184 184 235 267 318 368

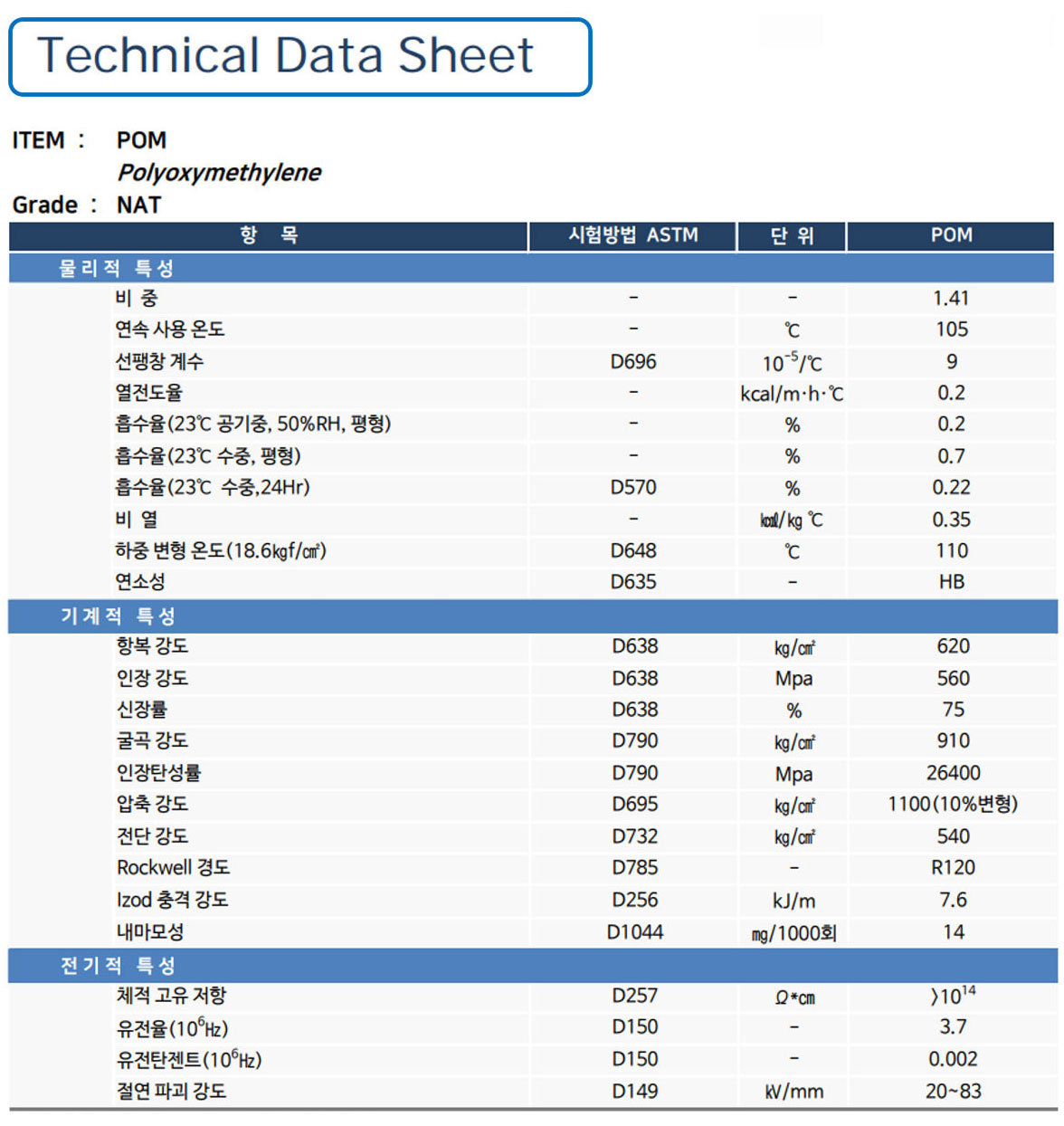

Polyoxymethylene의 특성
Polyoxymethylene은 포름알데히드의 중합에 의해서 얻어지는 중합체로 일명 POM으로도 불리며 일반적으로는 아세탈로도 널리 알려져 있습니다. 열가소성 수지로 결정성이 높고 뛰어난 기계적 특성과 치수안정성, 내피로성, 내마모성 등 우수한 특징을 지니기 때문에 금속기계 부품을 대체사용 되는 대표적인 엔지니어링PVC 소재 입니다.
※이미지를 클릭하면 큰 이미지로 볼 수 있습니다.

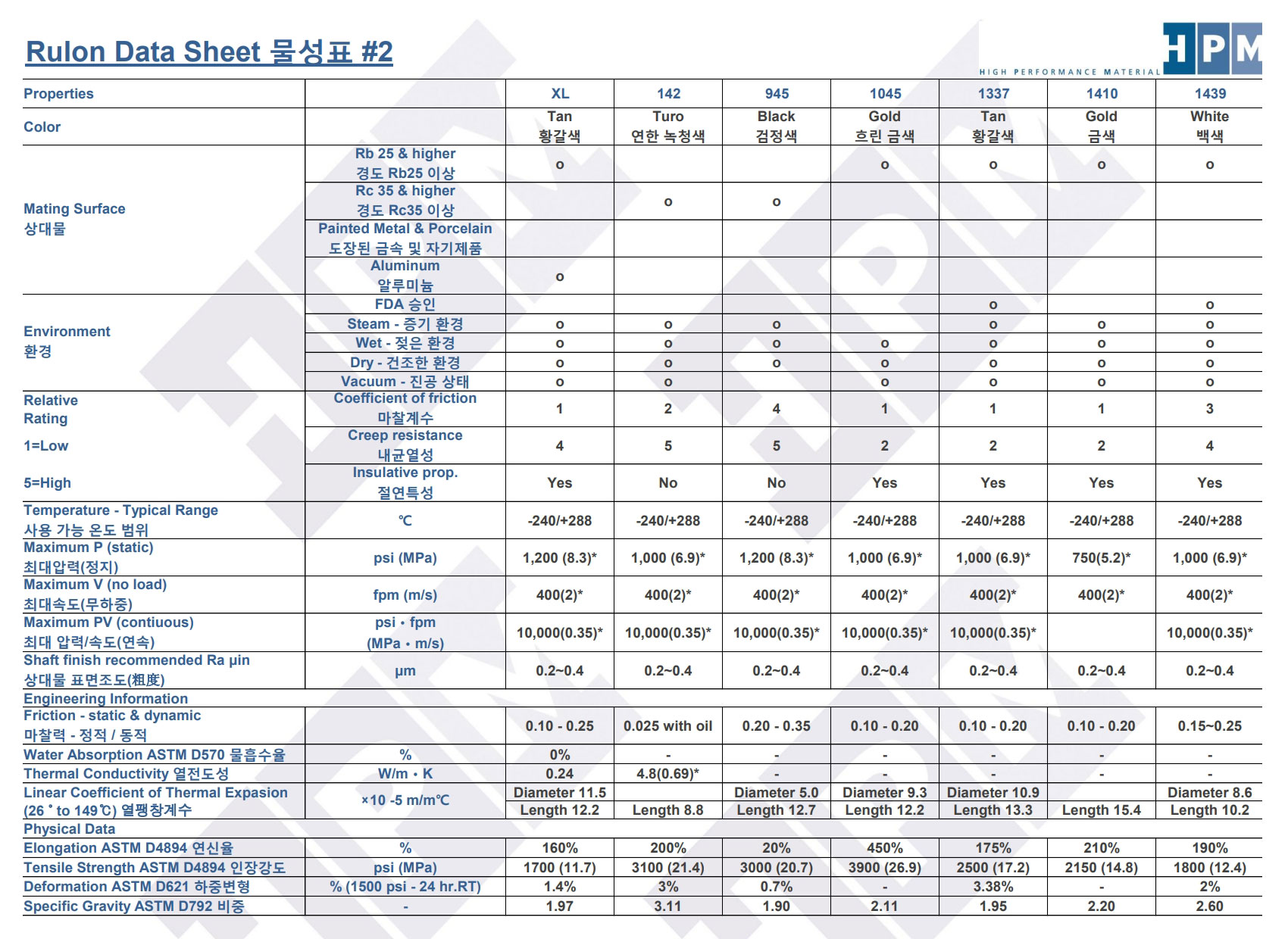

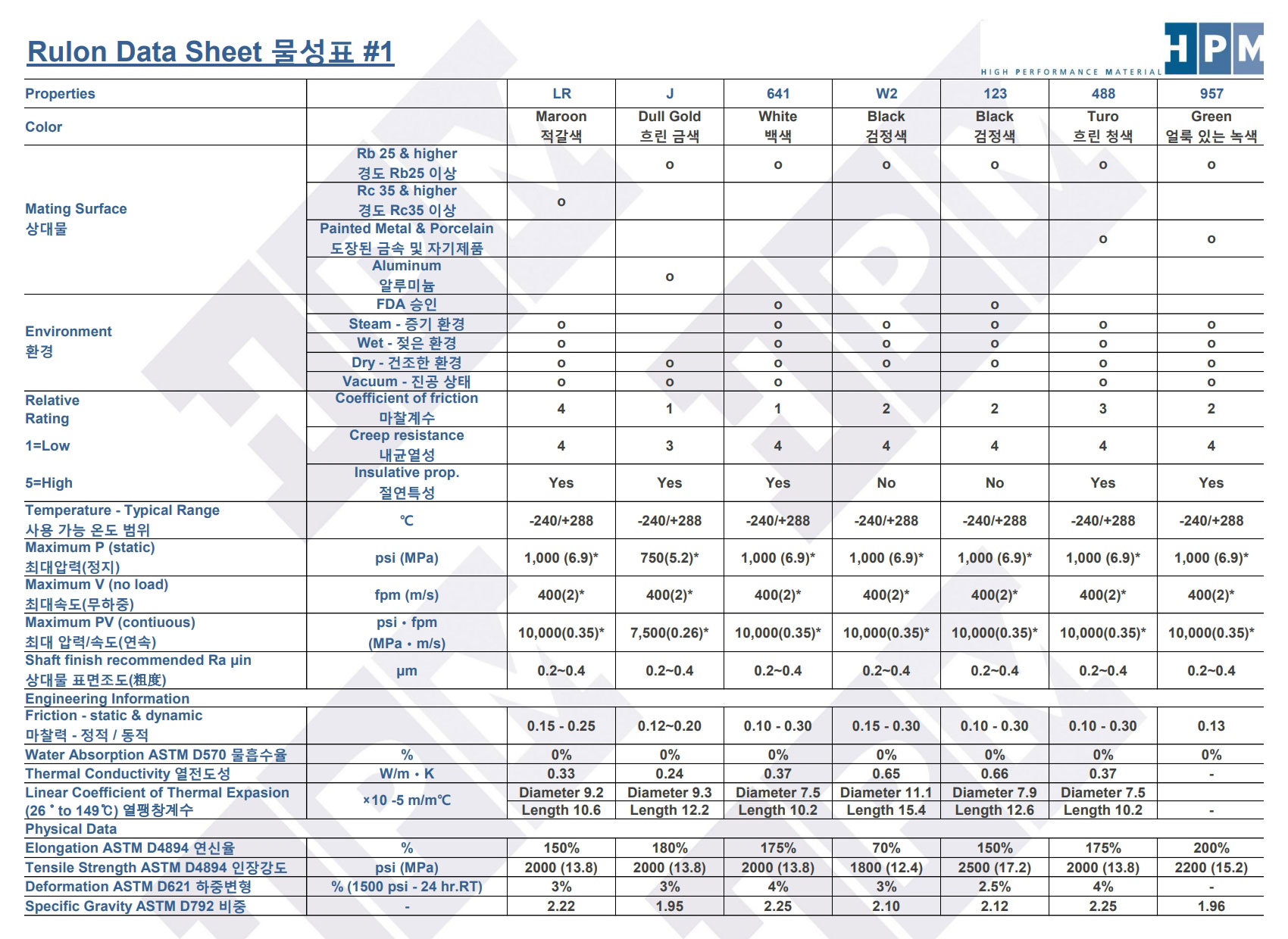

Rulon의 특성
Virgin PTFE의 장점을 극대화 하고 단점을 보완하기 위해 다양한 첨가제를 넣은 Compound PTFE입니다. 요구되는 강도, 상대물 강도, 주변 환경에 따라 다양한 Rulon Grade가 있으며 형태, 규격이 매우 다양합니다.
※이미지를 클릭하면 큰 이미지로 볼 수 있습니다.

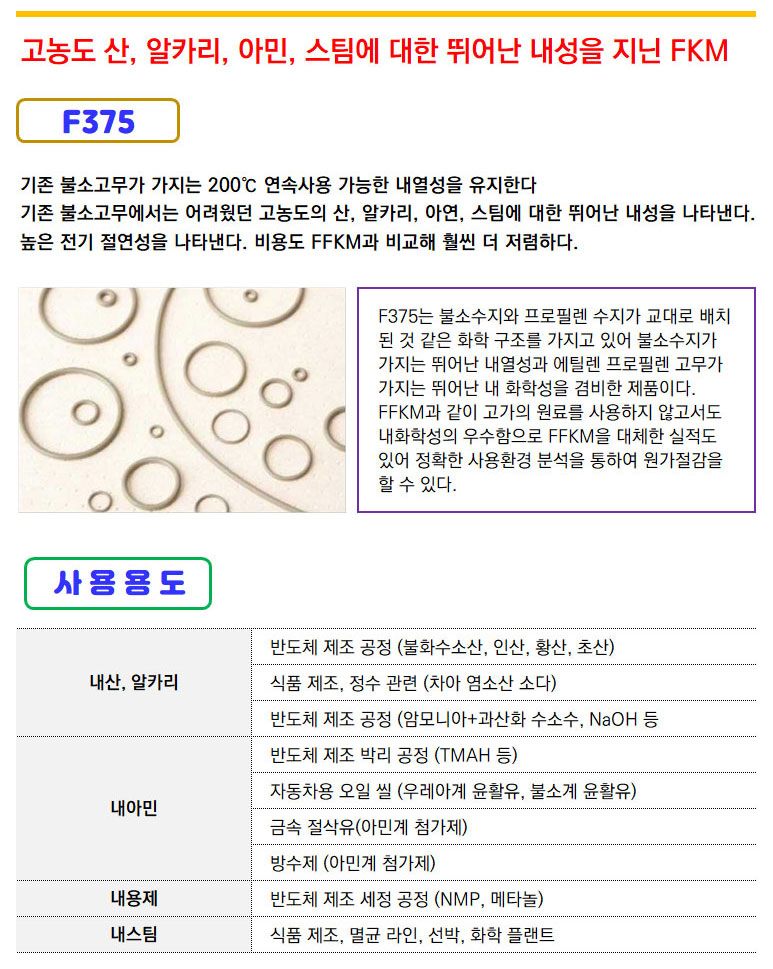

AFLAS(아플라스) 오링의 특성
F375는 불소수지와 프로필렌 수지가 교대로 배치된 것 같은 화학 구조를 가지고 있어 불소수지가 가지는 뛰어난 내열성과 에틸렌 프로필렌 고무가 가지는 뛰어난 내 화학성을 겸비한 제품이다. FFKM과 같이 고가의 원료를 사용하지 않고서도 내화학성의 우수함으로 FFKM을 대체한 실적도 있어 정확한 사용환경 분석을 통하여 원가절감을 할 수 있다.
※이미지를 클릭하면 큰 이미지로 볼 수 있습니다.
